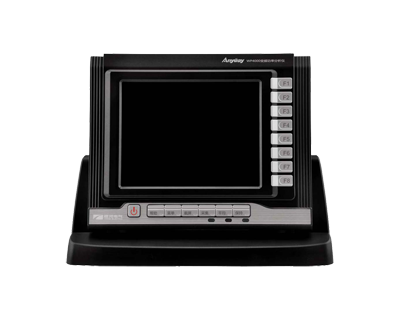

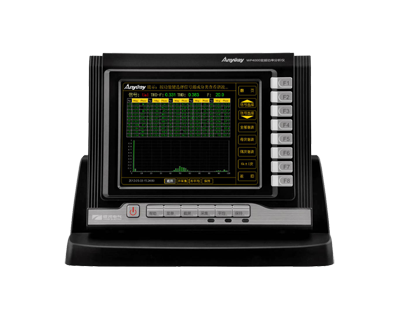

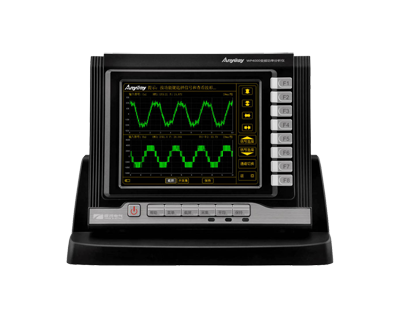

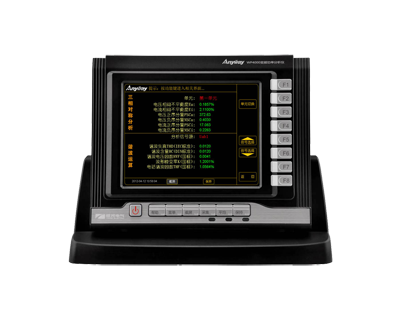

WP3000-J、WP4000-J变频功率分析仪是一款比传统数字功率计拥有更宽频带和更多功能,比进口高精度功率分析仪拥有更佳频率特性的宽频功率分析仪,适用于各类变频调速系统的电压、电流、功率、谐波等电量测试、计量的新型测量设备,是变频技术高速发展的必然产物,也是变频技术持续健康发展的重要基础仪器,更是变频设备能效评测不可或缺的工具。
该仪器/系统由数字量输出的变频电量变送器和数字量输入的二次仪表构成,两者通过光纤连接。完全避免了复杂电磁环境下传输环节的衰减和干扰。
采用电机、变频器、变压器、节能灯具等电器产品的各种试验工况下实测最低准确度指标作为标称准确度指标。
根据电压、电流的量程从1mV~20kV,100uA~7000A,变频电量变送器有100多种规格型号可供选择,对于高压、大电流测量,既可采用低电压、小电流的DT系列数字变送器与外部传感器配套使用,也可直接采用高电压、大电流的SP系列变频功率传感器直接测量,减少中间环节,提高系统测量准确度。
每台分析仪可配置1~6个功率单元(变频电量变送器),对于更多功率单元的测试项目,可采用多台分析仪级联,在同步光纤的控制下,实现多台分析仪之间的准确同步测量。
主要功能
项目 | 配置 | 项目 | 配置 |
屏幕尺寸 | 12.1寸 | 分辨率 | 800*600真彩 |
安装方式 | 嵌入式/台式 | 操作 | 6个快捷键+8个软键 |
常规测量 | √ | 实时波形 | × |
谐波分析 | × | 相间不平衡度 | √ |
正序分量 | √ | 负序分量 | √ |
总谐波畸变THD | √ | 总谐波因数THF | √ |
谐波电压因数HVF | √ | 谐波电流因数HCF | √ |
扭矩/转速 | 选配 | 温度测量 | 选配 |
以太网接口 | √ | 扩展大屏幕输出(VGA) | √ |
扩展接口RS485 | 选配 | WIFI | 选配 |
技术指标
项目 | 指标 | 条件 |
最高采样率 | 250kHz | |
带宽 | 100kHz | |
电压 | A型:0.05%rd B型:0.1%rd C型:0.2rd | 幅值:0.75% ~150%UN(SP系列);0.5%~100% UN(DT系列)。 基波频率:DC,0.1Hz~400Hz(SP系列); DC,0.1Hz~1500Hz(DT系列)。 |
电流 | A型:0.05%rd B型:0.1%rd C型:0.2rd | 幅值:1%~200% IN。 基波频率:DC,0.1Hz~400Hz(SP系列); DC,0.1Hz~1500Hz(DT系列)。 |
功率 | A型:0.05%rd B型:0.1%rd C型:0.2%rd | 功率因数=1;额定电压、额定电流;基波频率:45~66Hz。 |
A型:0.1%rd B型:0.2%rd C型:0.5%rd | 功率因数:0.2~1。 基波频率:DC,0.1Hz~400Hz(SP系列); 0.1Hz~1500Hz(DT系列)。 | |
A型:0.2%rd B型:0.5%rd C型:1%rd | 功率因数:0.05~1。 基波频率:DC,0.1Hz~400Hz(SP系列); DC,0.1Hz~1500Hz(DT系列)。 | |
频率测量精度 | 0.02%rd | 0.1Hz~1500Hz |
电压过载时间 | 10分钟 | U<1.5UN(SP系列) |
电流过载时间 | 3分钟 | I<2IN |
