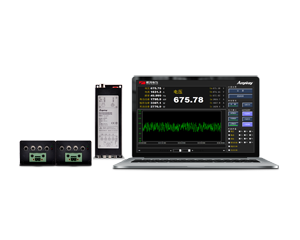

DP800数字功率计是一款低成本、高精度、适合5~400Hz三相正弦交流电电功率测量的数字化虚拟仪器。
DP800数字功率计包括3个功率单元,可采用二瓦计法或三瓦计法测量三相电压有效值、电流有效值、频率及有功功率。
DP800数字功率计以高速串行光纤通讯的方式输出数字信号,可实现长达400m的远距离无干扰、无衰减信号传输。光纤信号经过光纤/RS232转换器转换为RS232接口与上位机建立通讯,由上位机数字功率计软件实现三相电压、三相电流、三相功率、频率等17个参数的实时显示。
DP800数字功率计的功率单元的电压和电流测量通道均包含8个量程,通过自动无缝量程转换拓宽信号测量范围,可在额定输入信号0.4%~100%的范围内满足标称精度指标。
为了拓宽外接传感器的准确测量范围,采用多量程传感器或多个传感器时,可采用DP100自动量程转换模块对多路输入信号进行切换实现外部量程转换。
Ø 功能
可测量直流回路的电压、电流有效值及功率,可测量交流回路的电压、电流有效值、频率、有功功率、无功功率、视在功率等参量。
通过线路图设置同步测量三个独立的直流回路的电参数。
通过线路图设置同步测量三个独立的单相交流回路的电参数。
通过线路图设置同步测量一个三相四线制交流回路的电参数(三瓦计法)。
通过线路图设置同步测量一个直流回路及一个三相三线制交流回路的电参数(二瓦计法)。
计算三相电压、电流的三相不平衡度,正序分量、负序分量、零序分量等。
采用数字积分法计算单相及三相点的电能,积分时间可设置。
可绘制每一个参数的趋势曲线。
Ø 特点
前端数字化产品,功率单元可就近安装在传感器或一次回路附近,缩短模拟线路传输距离,输出采用光纤传输,避免了传输环节的损耗与干扰,适合复杂电磁环境下的高精度测量;
根据被测电压和电流的量程,灵活选择不同型号的功率单元,可在4mA~6A和0.5V~1000V的范围内保证测量精度,可与电压互感器、电流互感器、霍尔电压传感器、霍尔电流传感器、罗氏线圈等各种电量传感器实现最佳量程匹配,提高系统测量精度;
多通道高精度同步测量,自动记录测量结果,有效提升工作效率;
可实现电功率及扩展的扭矩及转速同步测量;
被测量为多量程互感器输出信号时,配置DP100模块无需手动换挡,无需繁琐的变比换算;
根据检定证书对互感器比差和角差进行自动校准补偿;
可进行单周期有效值测量,更新速率可设置,最快更新速率为20mS,结合趋势曲线可捕获动态过程的详细信息;
虚拟仪器面板,用户根据需要灵活定制属于自己的仪器;
所有精度指标均可溯源,并提供由国家变频电量测量仪器计量站出具的检定证书。
Ø 型号
型号 | -11型 | -12型 | -21型 | -22型 |
额定电压 | 120V | 120V | 1000V | 1000V |
额定电流 | 1A | 6A | 1A | 6A |
电压准确测量范围 | 0.5V~120V | 0.5V~120V | 4V~1000V | 4V~1000V |
电流准确测量范围 | 4mA~1A | 25mA~6A | 4mA~1A | 25mA~6A |
精度标称条件 | 电压:0.4%-100%UN;电流:0.4%-100%IN;频率:DC,5Hz-400Hz;功率因数:0.2-1 | |||
主要精度指标 | 电压:0.2%rd;电流:0.2%rd;频率:0.1%;功率:0.5%rd | |||
其他技术指标 | 分辨率:16位AD;采样速率:100kHz;更新周期:整周期测量,20ms-20s可设置 |
